隨著科技的發展,電子產品越來越深入到我們生活的各方面,包括各種大型設備涌入市場,該類產品的合規性測試顯得十分重要。
北測集團深圳10米法電波暗室已經投入運營,實驗室內可以測試諸如大型無線設備、儲能設備、充電樁、光伏設備、汽車零部件和整車等工業和民用產品。
10米法電波暗室特點
10米法電波暗室主要是為了滿足大尺寸設備的測試需求,其特點如下:
★轉臺直徑很大,承重較高,可以測試比較重的樣品,比如工業電源,儲能變流器,汽車,醫療大型設備等;
★靜區很大 相較于3米暗室,其靜區可擴大至5米甚至更大;
★低頻在30MHz場地反射較小。
10米法電波暗室必要性
企業選擇10米法暗室進行測量主要有以下2點:1.被測樣品的大小。2.不同產品,國家認證標準的要求。例如一些地區,對1GHz以下的輻射騷擾測試,更偏好10米法測量結果。
首先目前30MHz-1GHz頻段騷擾測量通常使用對數周期天線,其典型的3dB天線波束寬度近似60°。在3米測量距離時,其照射寬度為3.5m,在10米測量距離時,其照射寬度為11.6m。不難看出相較于3米,10m的測距可以覆蓋較大的樣品。

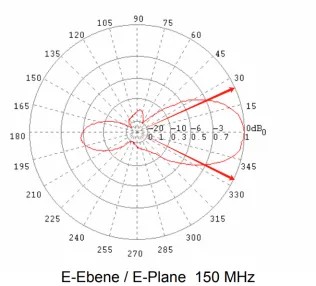

VULB 9168 對數天線方向圖
其次樣品的電磁輻射是以場的形式在空間中傳播。電磁場可以分為近場和遠場。從產品的角度,更傾向遠場,遠場電場和磁場和電磁波的方向彼此垂直,幅值隨距離成反比線性關系。近場關系復雜,幅值與距離成非線性關系。在近場測試的結果容易受到波相位的影響。通常遠場與近場的邊界關系為:d=Y/2π式中,d為測量點與場源之間的距離;Y為電磁場波長。d<Y/2π的區域?yàn)榻鼒觯琩大于Y/2π的區域?yàn)檫h(yuǎn)場。
因此,對3米法而言,300MHz以下頻段為近場測試,300MHz以上頻段為遠場測試。對10米法而言,100MHz以下頻段為近場測試,100MHz以上頻段為遠場測試。
3米法和10米法暗室都是常用的電磁兼容測試環境,但不同的國家和地區可能會有不同的測試標準和規定。因此,在選擇測試方法時,需要根據具體的產品和目標市場來確定。
北測10米法暗室能力
供電能力:直流DC 1500V 400A*3,功率900KW
交流AC 690V 500A*3,功率900KW
轉臺:6米直徑(嵌入式),承重6000kg;
滑動門尺寸:3米*3米;
LRC負載:600kW;
輻射抗擾能力:20MHz-1GHz 30V/m;1GHz- 6GHz 20V/m ; @3米
輻射騷擾能力:9kHz~18GHz
液冷能力:液冷功率30KW
通道數量:4通道2進2出
制冷液流量:20-30㎡/分鐘
溫度范圍:10℃-25℃
滿足常規標準:
GB/T 34133-2023,GB/T 18487.2 2017,GB 34660-2017,YY 0600.3-2007,IEC/EN 61000-6-3,IEC/EN 61000-6-4,CISPR 22,EN55022。
北測優勢
NTEK北測作為國家級高新技術企業,智能網聯、新型材料及電子產品綜合公共測試平臺,主要從事智能通信、新能源汽車、軌道交通及航空零部件市場準入,測試驗證、失效分析、仿真模擬等質量研究技術服務。
NTEK北測智慧能源事業部配置了完整的針對光儲充產品的檢測能力,力求為客戶提供一站式檢測與認證技術服務。檢測能力包括電磁兼容(EMC)、電氣安全、電氣性能、環境/機械可靠性、通訊協議與互操作性、電力并網等。
北測可以對電動汽車充電站為運營商提供現場檢測、評估和運維的服務。電磁兼容(EMC)測試我們可以為客戶提供實驗室測試,也可以到客戶現場對樣品進行現場測試。現場EMC測試可以解決超大型或固定式樣品沒法進入實驗室現場的問題,并避免樣品運輸?shù)娘L(fēng)險。
