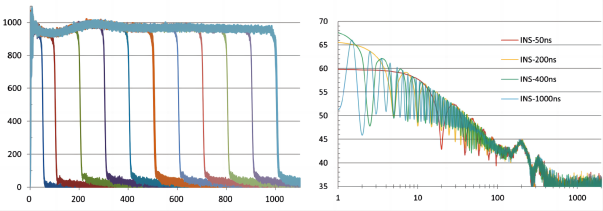

測試介紹
高頻噪聲騷擾INS測試是屬于EMC領域的測試，基本測試目的與國際標準IEC 61000-4-4標準（電快速瞬變脈沖群試驗）是同等的。這個測試能力主要服務于日本和部分亞洲國家相關的客戶。
這個測試主要模擬電路中的開關器件，如繼電器等，開或關時，電路中的電流會發生快速變化，如果電路中有電感性組件，則電流的迅速變化就會產生瞬時的高壓的干擾。此類干擾含有較寬的頻譜（高達2GHz），經電源線和設備內部印制電路板的配線耦合、反射、共振并經IC放大，有可能造成設備故障。為保證電子產品使用過程中的穩定性，有必要對其進行抗干擾試驗（EMS），利用高頻脈沖發生器，將幾組脈沖信號直接作用于被測樣品上，以試驗前后以及過程中樣品性能的改變?yōu)橐罁?jù)評定樣品的抗干擾能力。
測試應用對象
中控面板等電子設備儀器
常用標準
NECA TR-28：矩形波高頻噪聲試驗器試驗指針
JEM TR-177：電氣機械和裝置的矩形波高頻噪聲試驗器試驗指針
JEC 0103_2005：低壓控制回路試驗標準
測試儀器

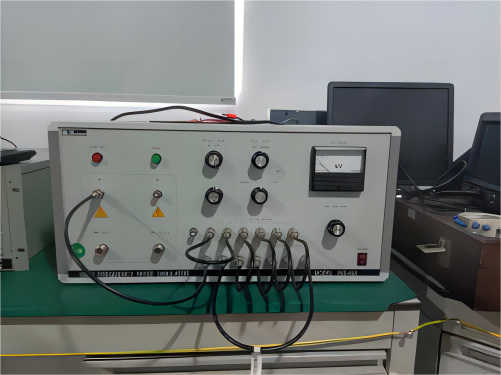

高頻脈沖發生器
型號數據：
型號：INS-40A
輸出脈沖幅值（50Ω負載）：矩形脈沖0~2KVmax±10%
開路輸出脈沖幅值：矩形脈沖0~4KVmax±10%
脈沖寬度：50ns~1?(50Ω負載時，50ns步進）
上升時間≤1ns
被試設備電源容量：
AC單相：220Vmax，16Amax
DC單相：220Vmax，16Amax

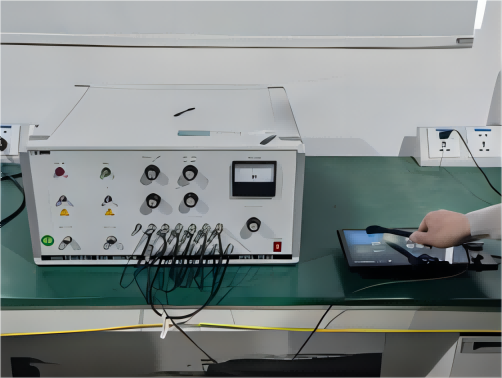

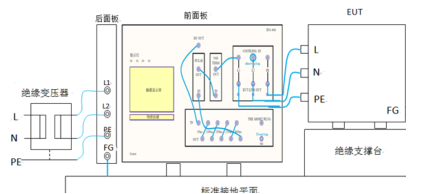

測試方法
1、將脈沖輸出端用輸出同軸電纜直接接入被測樣品的電源輸入端。
2、與整機或者連接基板配合，通過近場探頭（電場、磁場），將脈沖直接作用于距樣品外殼0cm處。
異同對比

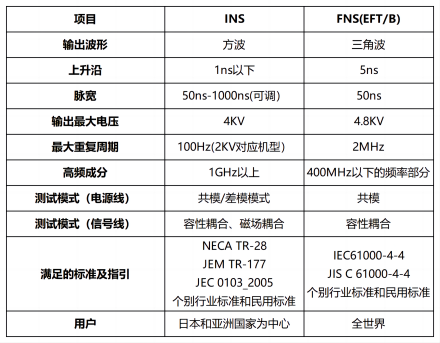

高頻噪聲模擬試驗（INS）以及電快速脈沖群試驗（EFT/B）的異同及適用范圍：
